3 - Simuler le fonctionnement de la poubelle connectée
Problématique |
|
|
|
Comment simuler et réaliser le prototype d'un système connecté ? Simuler le fonctionnement de la poubelle connectée ? |
Travail à faire |
|
|
- Valider l’algorithme par la simulation du fonctionnement de la poubelle sur mBlock.

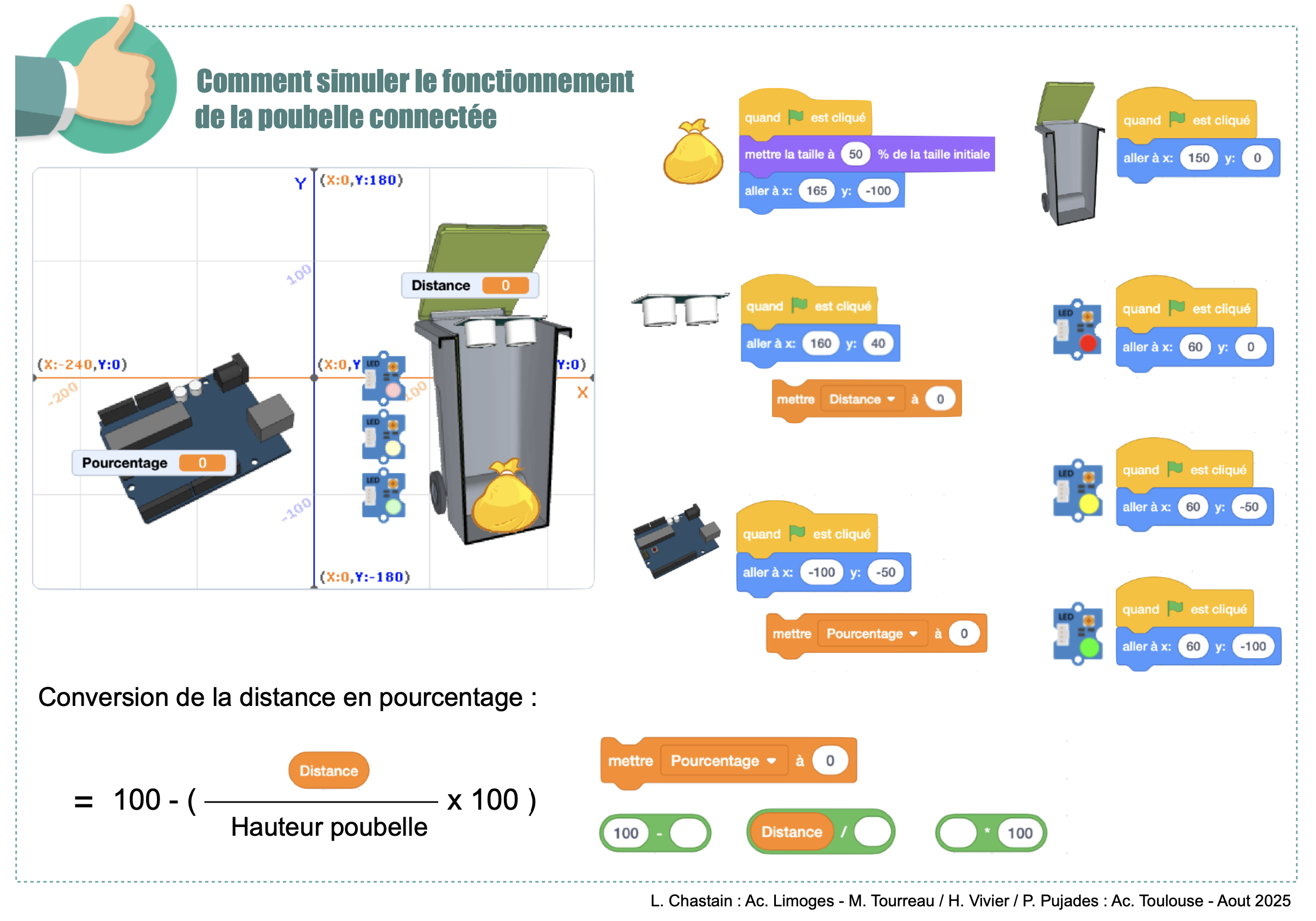

Aide : -Insérer les images -Les positionner comme indiqué -Programmer le sac poubelle de façon a ce qu'il monte et descente à l'aide des flèches du clavier -Programmer le capteur ultrason de façon a récupérer dans la variable "distance_mesuree" la distance entre le capteur et le sac poubelle -Programmer l'interface prog. de façon a calculer le taux de remplissage à l'aide de la formule indiquée et enregistrer la valeur dans la variable "Taux_remplissage". -Programmer les voyants afin d'afficher le bon costume en fonction du taux de remplissage
Télécharger l'ensemble des images à utiliser (dossier compressé .zip)
|
J'ai réussi mon travail si... |
- Je sais traduire un algorithme en programme informatique
- Ma simulation est :
*conforme à mon logigramme
*conforme au fonctionnement de la poubelle connectée
Ressources |
| Aide pour débuter la simulation |
Ce que je retiens... |
Aide et Coup de pouce |
Les aides ci-dessous sont progressives et permettent de débloquer la situation en cas de difficultés dans la résolution du problème :
Programme mBlock
Créer
(lutins insérés)
Compléter
(blocs dans le désordre)
