S2-02-Concevoir un handspinner
Situation déclenchante |
Dr Nozman a réussi à fabriquer son HandSpinner...Penses-tu pouvoir réussir toi aussi ? |
Problématique |
Comment concevoir un HandSpinnerRechercher et Modéliser une solution de HandSpinner |
Travail à faire |
- Identifie les contraintes auxquelles il faut penser pour créer un HandSpinner sachant que l'on va en concevoir un avec:
-seulement deux branches dans lesquelles viendront se monter 1 pièce de monnaie de ton choix.
-les dimensions maximales du handspinner sont 100mm en longueur, 40mm en largeur et 6 mm en hauteur.
- Complète le diagramme des exigences sur le document de travail
- A partir du Roulement à bille qui est fourni, propose une solution de design sous la forme d'un croquis.
-Pour te familiariser avec le logiciel de modélisation Sketchup, suit le Tutoriel vidéo proposé dans les ressources (il faut d'abord paramétrer Stechup voir ressources)
-Modélise en 3D avec le logiciel Sketchup ton propre design de handspinner.
|
|
J'ai réussi mon travail si... |
- J'ai proposé une solution qui respecte les contraintes du CDC
- J'ai représenté une solution sous forme
- J'ai validé la solution par modélisation |
Ressources, Aide |

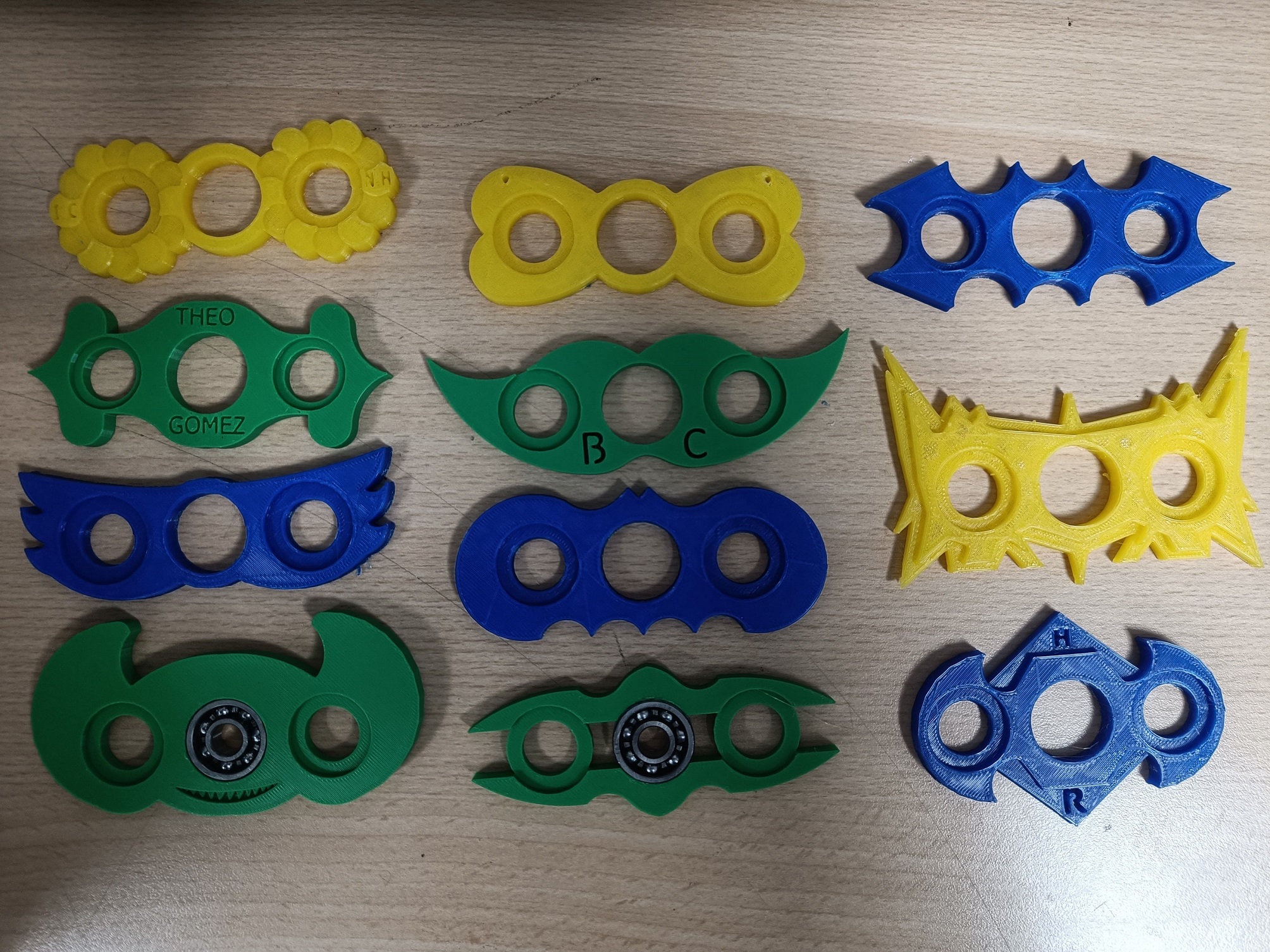

Exemples de réalisations |
||
1) Important : avant d'utiliser skechup il faut le paramétrer |
||
2) Suit le tutoriel ci-dessous pour te familiariser avec sketchup
Tutoriel vidéo: conception d'un handspinner basique
3) Conception de son propre Handspinner : utilise les aides ci-dessous
Aide pour la conception de son propre handspinner |
|
|
Fiches Connaissances |
Entrainement, Remédiation |
